Monitoreo de la caja combinadora
El sistema de monitoreo de la caja combinadora proporciona monitoreo y gestión para cadadispositivo en un sistema de generación de energía solar. Puede monitorear el estado de los protectores de sobretensiones yinterruptores sin una fuente de alimentación externa. El sistema soporta RS485comunicación, detección de fallas de arco de CC y funcionalidad de desplazamiento de derivación.
Interfaz fácil de usar
Pantalla LCD en tiempo real de corriente, voltaje y temperatura para un funcionamiento intuitivo.
Protección de seguridad avanzada
Alarmas remotas y detección opcional de fallas de arco para una mayor seguridad fotovoltaica.
Implementación rápida y cómoda
Certificado CE-EMC; Transmisión de datos RS485/inalámbrica; conexión directa bus-bar.
Detección de arco certificada
Detección de arco certificada UL1699B para prevenir incendios y proteger equipos.
Instalación simplificada
Conexión directa bus-bar; no se necesita alimentación externa DC-DC.
Estabilidad excepcional
El diseño de PCB cerrado garantiza una alta estabilidad y una mínima interferencia.
Product Advantages
14 años de experiencia en AFCI
Detección de arco a nivel de cadena
Soporta la comunicación HPLC
Soporta el escaneo de curva IV
Technical Parameter
Model
FR-DCMG-MMPL
Max. System Voltage
1700Vdc
Trip Function
Shunt Trip Functionality
Power Supply
Busbar (Starting Voltage 450Vdc)
Trip Drive Voltage
24Vdc
Trip Drive Capability
80W * 10mS
Sistema de monitoreo de cajas combinadoras Fonrich DC
El monitor del sistema de CC soporta sistemas fotovoltaicos de 1000V / 1700V, monitoreo en tiempo real de la corriente de cadena, la tensión del bus, la temperatura de la caja del bus, el estado del interruptor y la salida de alarma cuando se obtienen datos anormales. El sistema soporta RS485 o transmisión de datos inalámbrica industrial para la transmisión de datos.

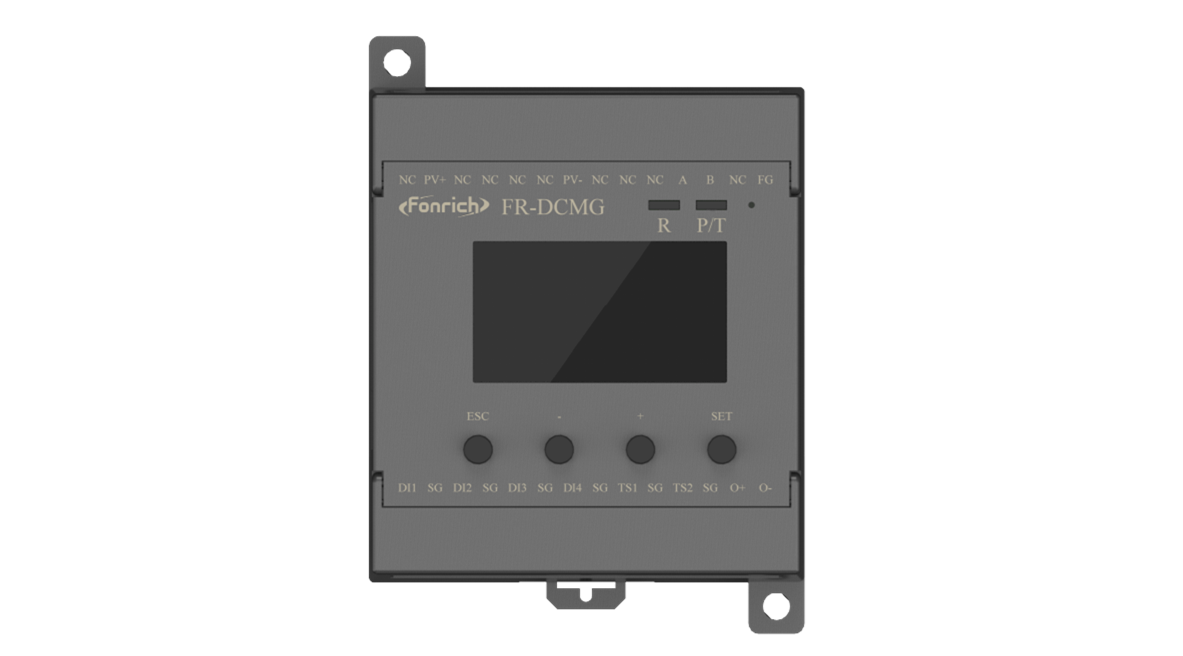

Especificaciones de la unidad principal de monitoreo de la caja combinadora
| Modelo de producto | Voltaje PV | String/Array Bus Power Supply | Método de comunicación | Canales de monitoreo máximos | Monitoreo de contacto digital/abierto | Sensor de temperatura |
|---|---|---|---|---|---|---|
| FR-DCMG-MKPD | 1000V | - | RS485 | 24 | 2 | 1 |
| FR-DCMG-MMPU | 1500V | - | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPP | 1500V | RS485 | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPQ | 1700V | - | RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPS | 1500V | - | RS485 | 24 | 4 | 2 |
Especificaciones del sensor de monitoreo de la caja combinadora
| Modelo de producto | Detección de arco | Rango de corriente nominal |
|---|---|---|
| FR-DCMG-HS4A | - | 20A |
| FR-DCMG-AS4A | 20A | - |
| FR-DCMG-HS4P | - | 30A |
| FR-DCMG-HS4Q | - | 40A |
| FR-DCMG-HS4R | - | 60A |
