Protector de seguridad inteligente (RSD) - Serie TH
Con capacidades de apagado rápido a nivel de módulo, nuestros dispositivos cumplen con los últimos requisitos de apagado rápido de NEC, incluidos los requisitos de apagado rápido de NEC de 2017, lo que garantiza una mayor seguridad contra incendios y protección de mantenimiento. El tamaño del cable del dispositivo de inicio de apagado rápido está optimizado para una integración sin problemas con varios dispositivos de apagado rápido solar, lo que lo hace ideal para instalaciones residenciales, comerciales e industriales.
Esta arquitectura solar del dispositivo de apagado rápido garantiza que la tensión se reduzca a niveles seguros en cuestión de segundos durante emergencias, alineándose con los requisitos de apagado rápido solar y las normas UL 3741. La comunicación bidireccional PLC permite el control a larga distancia de hasta 1600 metros, proporcionando un rendimiento fiable de apagado rápido incluso en despliegues a gran escala.
Product Advantages
Apagado rápido automático/manual
Protección automática o apagado manual, para garantizar el mantenimiento y la seguridad contra incendios
Protección de arco a nivel de módulo
Detección de fallas de arco: serie, arco paralelo. Extinguir rápidamente el arco, evitando efectivamente el accidente de incendio
1600m PLC Comunicación
Soporta distancia de comunicación súper larga
Soporta monitoreo remoto de datos
Las instantáneas incluyen voltaje, corriente, energía, generación de energía, trabajo IV
Technical Parameter
Model
FR-PVMS-THCx
Number of Module
1:1
Max. Input Operating Voltage
140 V
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
Comparación de la serie FR-PVMS-TH
Apagado rápido Especificaciones técnicas y características
FR-PVMS-THQx es una excelente opción para implementaciones sensibles a los costos y que ahorran espacio y que todavía exigen una alta seguridad e inteligencia. En comparación con la serie THCx, los modelos THQx también ofrecen configuración rápida de direcciones, protección contra fallas de arco a nivel de módulo de segunda generación y detección de fallas de contacto de enchufe.
| Nombre del parámetro | FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |
|---|---|---|---|---|
| Voltaje de entrada máximo | 140 V | 140 V | 140 V | 140 V |
| Número de módulos | 2 | 2 | 2 | 2 |
| Corriente máxima de entrada/salida | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
| Corriente máxima de cortocircuito | 25 AMP | |||
| Característica de detección de arco | - | Apagado de falla de arco a nivel de módulo | - | Apagado de falla de arco a nivel de módulo |
| Cumplimiento de seguridad | Todos los modelos cumplen con NEC 2017, 2020 y 2023 (690.12); UL 1741; Normas de seguridad UL 3741 | |||
| Voltaje máximo del sistema | 1500 Vdc | |||
| Clasificación IP | IP68 | |||
| Temperatura de funcionamiento | -40 a +85 °C | |||
| Protocolo de comunicación | Comunicación de línea de alimentación (PLC), Max.Cable Loop Longitud 1600 metros | |||
| Características de la plataforma de monitoreo | Gestión de activos a nivel de módulo, Visualización de datos 2D y 3D, Comparación de múltiples módulos, Estado en tiempo real, Gestión de energía, Análisis de fallas inteligente | |||
Diagrama de cableado del dispositivo de apagado rápido
| FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |

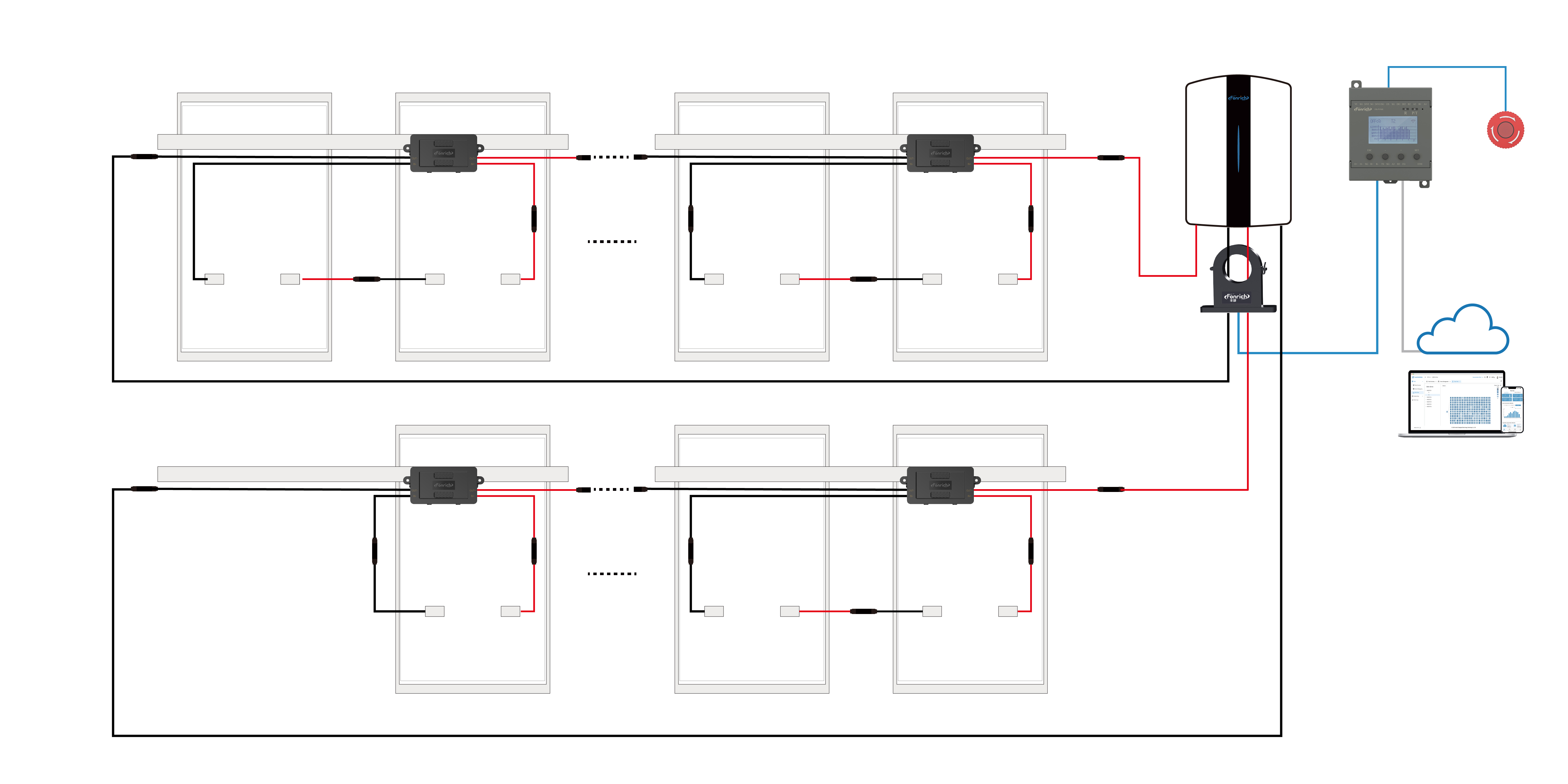

Fonrich RSD + Registrador inteligente
Cuando el número de módulos fotovoltaicos es impar, la visión general del diagrama de cableado para Fonrich Rapid Shutdown with Smart Logger es la siguiente.

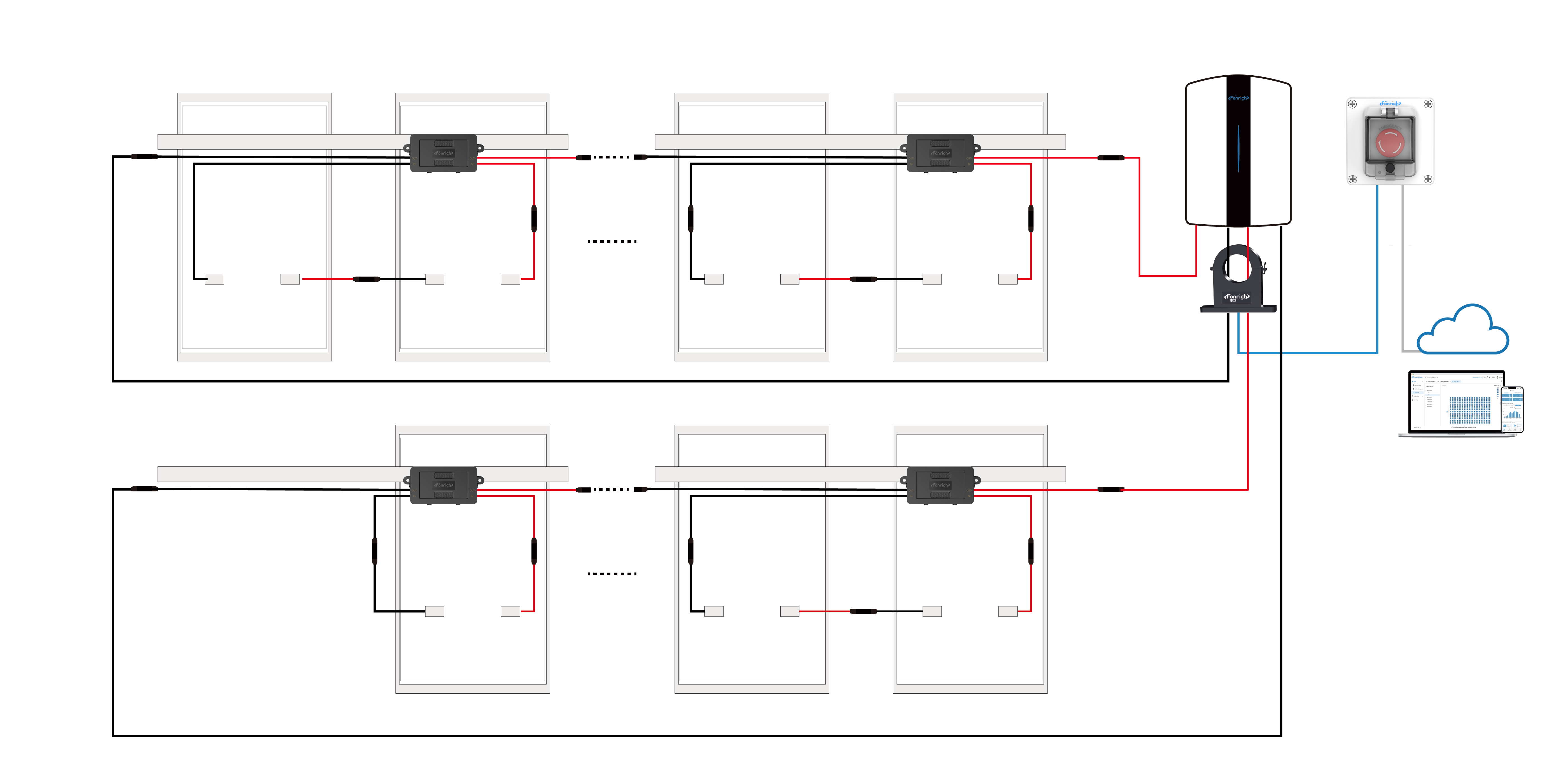

Fonrich RSD + Caja de interruptor de emergencia
Cuando el número de módulos fotovoltaicos es impar, la visión general del diagrama de cableado para FonrichFonrich Apagado Rápidocon la caja de interruptor de emergencia es la siguiente.
