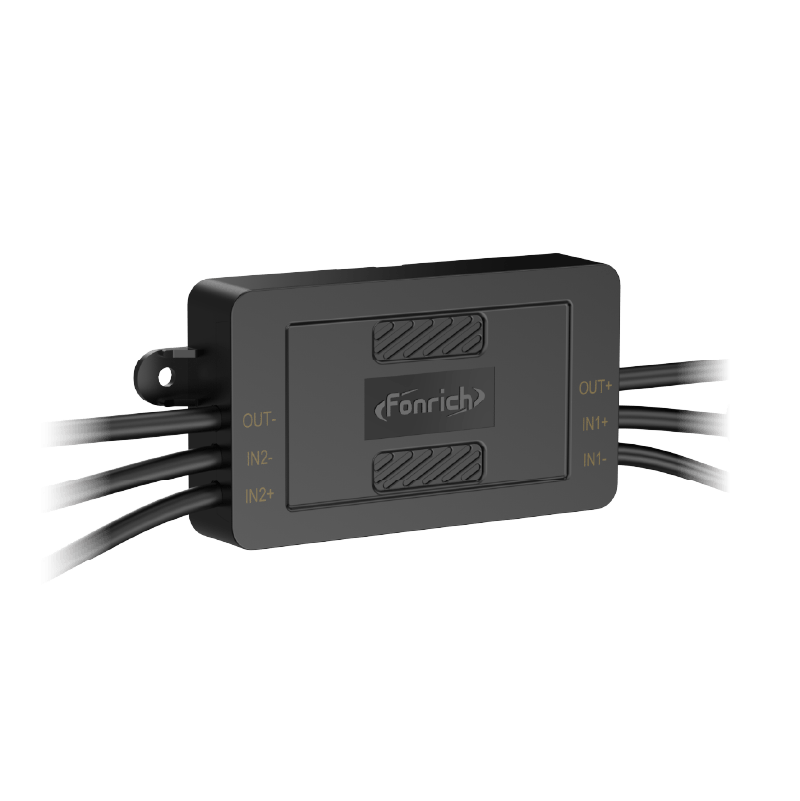

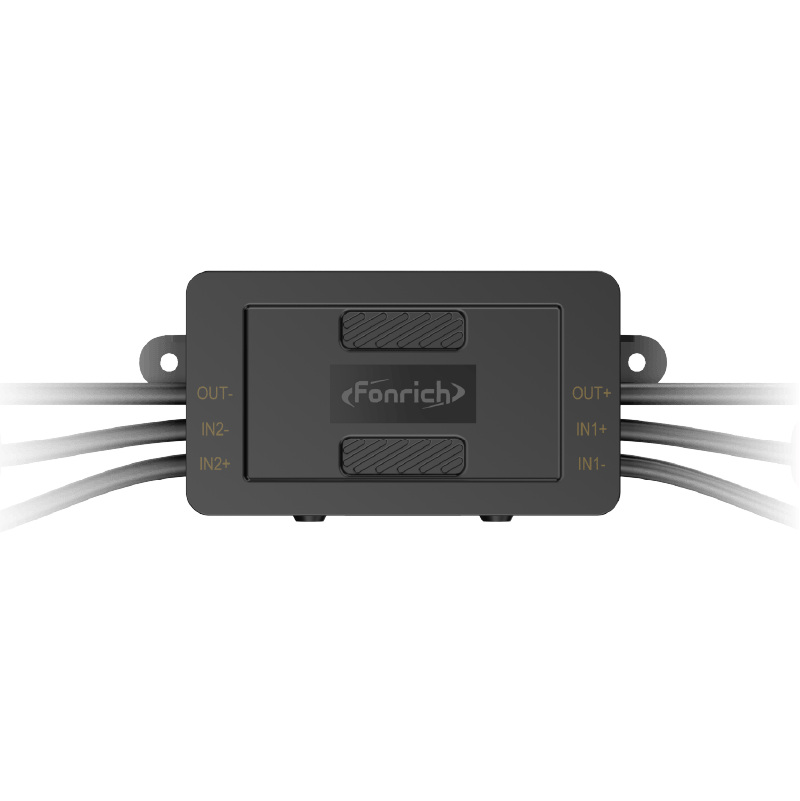

Protector de seguridad inteligente (RSD) - Serie TT
La serie FR-PVMS-TT de Fonrich ofrece una solución versátil para configuraciones solares de doble módulo, que combina seguridad, inteligencia y flexibilidad. Al igual que otros modelos de la línea, cumple con las normas NEC 2017-2023 y UL, incluye mecanismos de protección automáticos y soporta comunicación PLC de larga distancia. Es totalmente compatible con sistemas de monitoreo para la visualización de datos a nivel de módulo, la detección de fallas y el análisis de rendimiento.
FR-PVMS-TTCx
Entradas dobles de 70V, rango de corriente 20-23A. Soporta la conexión paralela de dos módulos fotovoltaicos por unidad. Bucle de comunicación de hasta 1600m con accesorios de transceptor PLC.
FR-PVMS-TTQx
El FR-PVMS-TTQx supera al FR-PVMS-TTCx con funcionalidades mejoradas: configuración rápida de direcciones, protección de arco a nivel de módulo de próxima generación y detección de contacto de enchufe deficiente.
Product Advantages
Protección automática/Apagado rápido manual
Protección automática o apagado manual, para garantizar el mantenimiento y la seguridad contra incendios
Protección de arco a nivel de módulo
Detección de fallas de arco: serie, arco paralelo. Extinguir rápidamente el arco, evitando efectivamente el accidente de incendio
1600m PLC Comunicación
Soporta distancia de comunicación súper larga
Soporta monitoreo remoto de datos
Las instantáneas incluyen voltaje, corriente, energía, generación de energía, trabajo IV
Technical Parameter
Model
FR-PVMS-TTCx / TTQx
Number of Module
1:1
Max. Input Operating Voltage
70 V × 2
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
FR-PVMS-TT Series Comparison
Apagado rápido Especificaciones técnicas y características
FR-PVMS-TTQx es una excelente opción para implementaciones sensibles a los costos y que ahorran espacio y que todavía exigen una alta seguridad e inteligencia. En comparación con la serie TTCx, los modelos TTQx también ofrecen configuración rápida de direcciones, protección contra fallas de arco a nivel de módulo de segunda generación y detección de fallas de contacto de enchufe.
Nombre del parámetro | FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |
|---|---|---|---|---|
Voltaje de entrada máximo | 70 V *2 | 70 V *2 | 70 V *2 | 70 V *2 |
Number of Modules | 2 | 2 | 2 | 2 |
Corriente máxima de entrada/salida | 20 AMP | 20 AMP | 23 AMP | 23 AMP |
Corriente máxima de cortocircuito | 25 AMP | |||
Característica de detección de arco | - | Apagado de falla de arco a nivel de módulo | - | Apagado de falla de arco a nivel de módulo |
Cumplimiento de seguridad | Todos los modelos cumplen con NEC 2017, 2020 y 2023 (690.12); UL 1741; Normas de seguridad UL 3741 | |||
Voltaje máximo del sistema | 1500 Vdc | |||
Clasificación IP | IP68 | |||
Temperatura de funcionamiento | -40 a +85 °C | |||
Protocolo de comunicación | Comunicación de línea de alimentación (PLC), máx. Longitud del bucle del cable 1600 metros | |||
Características de la plataforma de monitoreo | Gestión de activos a nivel de módulo, Visualización de datos 2D y 3D, Comparación de múltiples módulos, Estado en tiempo real, Gestión de energía, Análisis de fallas inteligente | |||

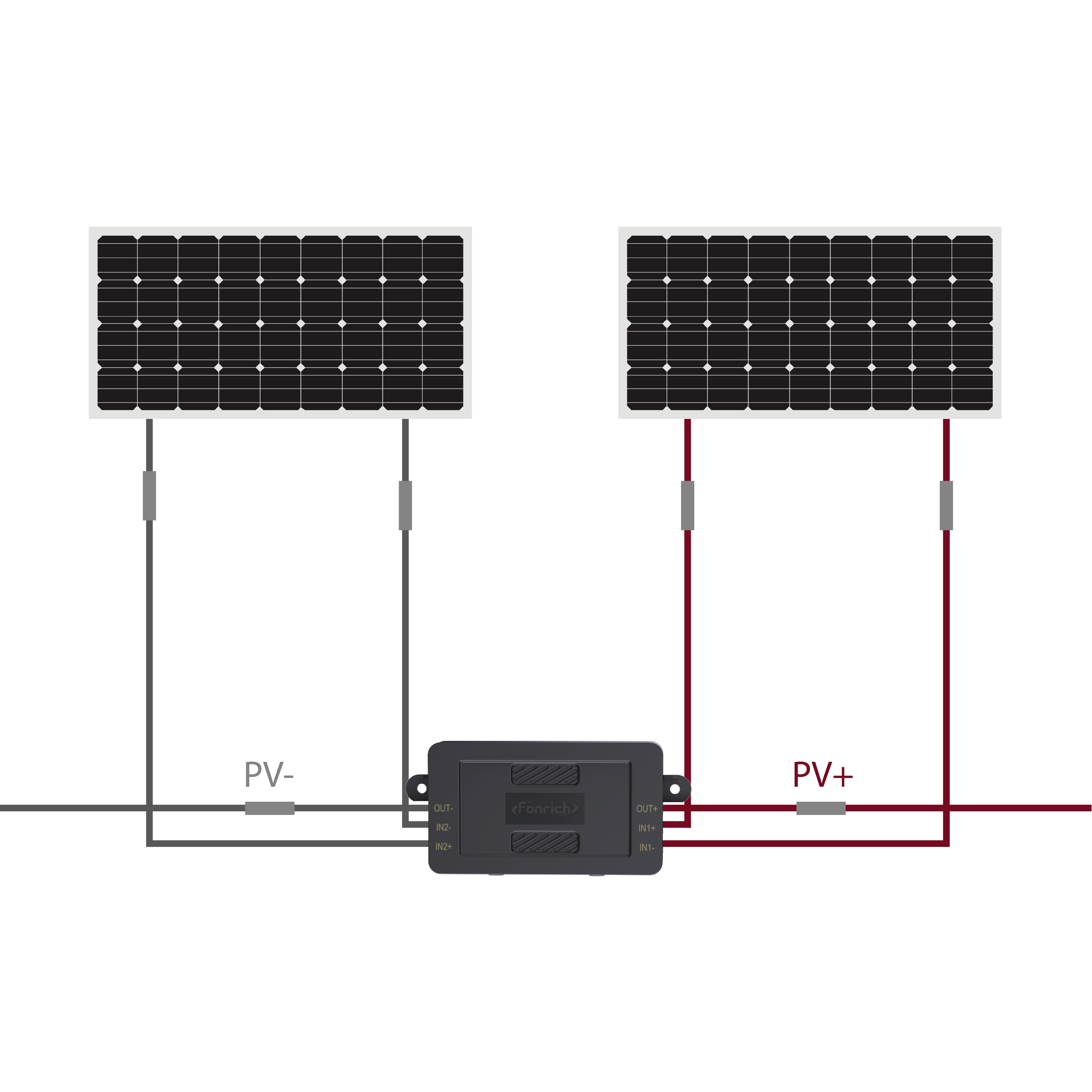

Diagrama de cableado del dispositivo de apagado rápido
FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |

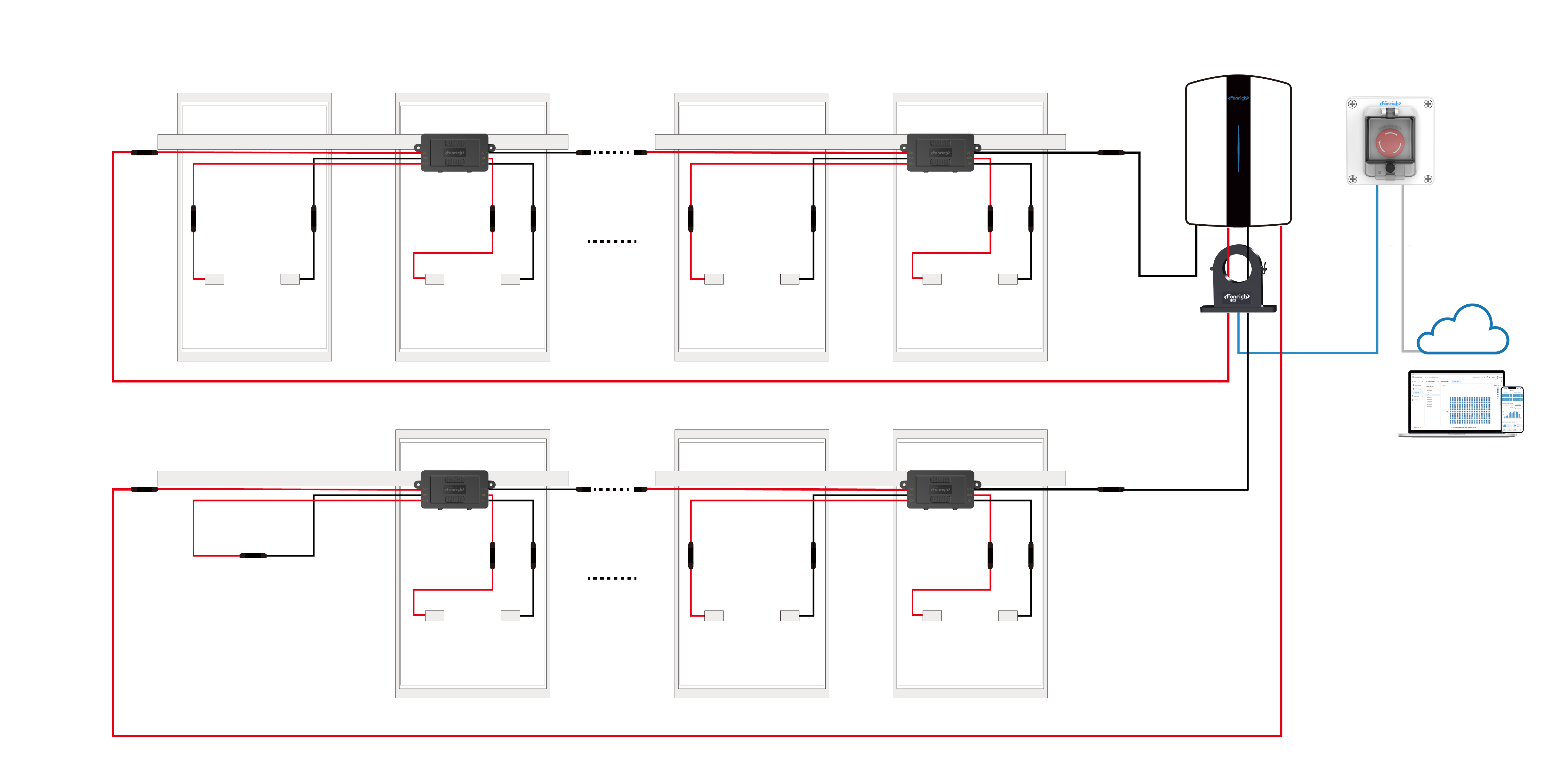

Método de cableado Fonrich RSD para número impar/par de módulos
Para un número impar de componentes, utilice el siguiente método de cableado.
Para un número par de módulos, utilice el siguiente método de cableado.
