Comparación de la serie FR-PVMS-TH
Apagado rápido Especificaciones técnicas y características

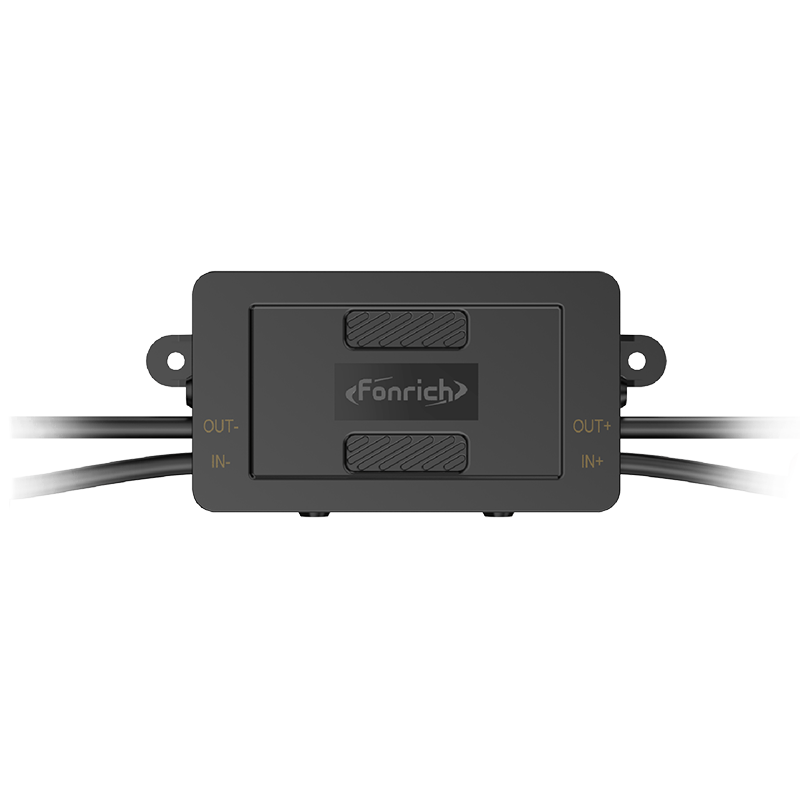

FR-PVMS-THQx es una excelente opción para implementaciones sensibles a los costos y que ahorran espacio y que todavía exigen una alta seguridad e inteligencia. En comparación con la serie THCx, los modelos THQx también ofrecen configuración rápida de direcciones, detección de fallas de arco a nivel de módulo de nueva generación y protección de arco AFCI.
Características principales
- Detecta fallas de arco en serie y paralelas, extingue rápidamente los arcos y evita eficazmente los incendios.
- Se activa cuando el Smart Logger pierde energía o se apaga manualmente, para garantizar el mantenimiento y la seguridad contra incendios.
- Incluyendo voltaje, potencia, generación de energía, temperatura y otros datos instantáneos.
- 1600m distancia de comunicación larga.
- Diseños para dos módulos, altamente rentables.
- Información en tiempo real sobre anomalías.
Especificaciones técnicas Comparación
| modelo | FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCJ | FR-PVMS-THQJ |
|---|---|---|---|---|
| Canales/módulos fotovoltaicos compatibles | 1/2 | 1/2 | 1/2 | 1/2 |
| Rango de tensión de funcionamiento | de 120Vdc | de 120Vdc | 140Vdc | 140Vdc |
| Corriente máxima continua de entrada/salida① | 20 Adc | 20 Adc | 23Adc | 23Adc |
| Características de falla de arco③ | - | Detección de fallas de arco de módulo fotovoltaico | - | Detección de fallas de arco de módulo fotovoltaico |
| Máximo sistema Voc | 1500Vdc | |||
| Clasificación de protección | IP68 / NEMA Tipo 6P | |||
| Rango de temperatura ambiente de funcionamiento② | -30 ° C ~ 85 ° C | |||
| Tecnología de comunicación | Portador de línea de alimentación (PLC). Longitud máxima del bucle de cable 1600m. | |||
| Normas de seguridad | UL 3741 | |||
| Características de la plataforma de monitoreo | Gestión de activos a nivel de módulo, Visualización de datos 2D y 3D, Comparación de múltiples módulos, Estado en tiempo real, Gestión de energía, Análisis de fallas inteligente | |||
Notas importantes:
① La corriente de funcionamiento real de los módulos fotovoltaicos no debe exceder la corriente máxima continua de entrada/salida del producto.
② Cuando la temperatura ambiente alcanza el rango de 70 ~ 85 ° C, el producto funciona en modo de protección contra sobretemperatura
③ Los modelos con características de falla de arco cumplen con la norma EN IEC 63027:2023
② Cuando la temperatura ambiente alcanza el rango de 70 ~ 85 ° C, el producto funciona en modo de protección contra sobretemperatura
③ Los modelos con características de falla de arco cumplen con la norma EN IEC 63027:2023

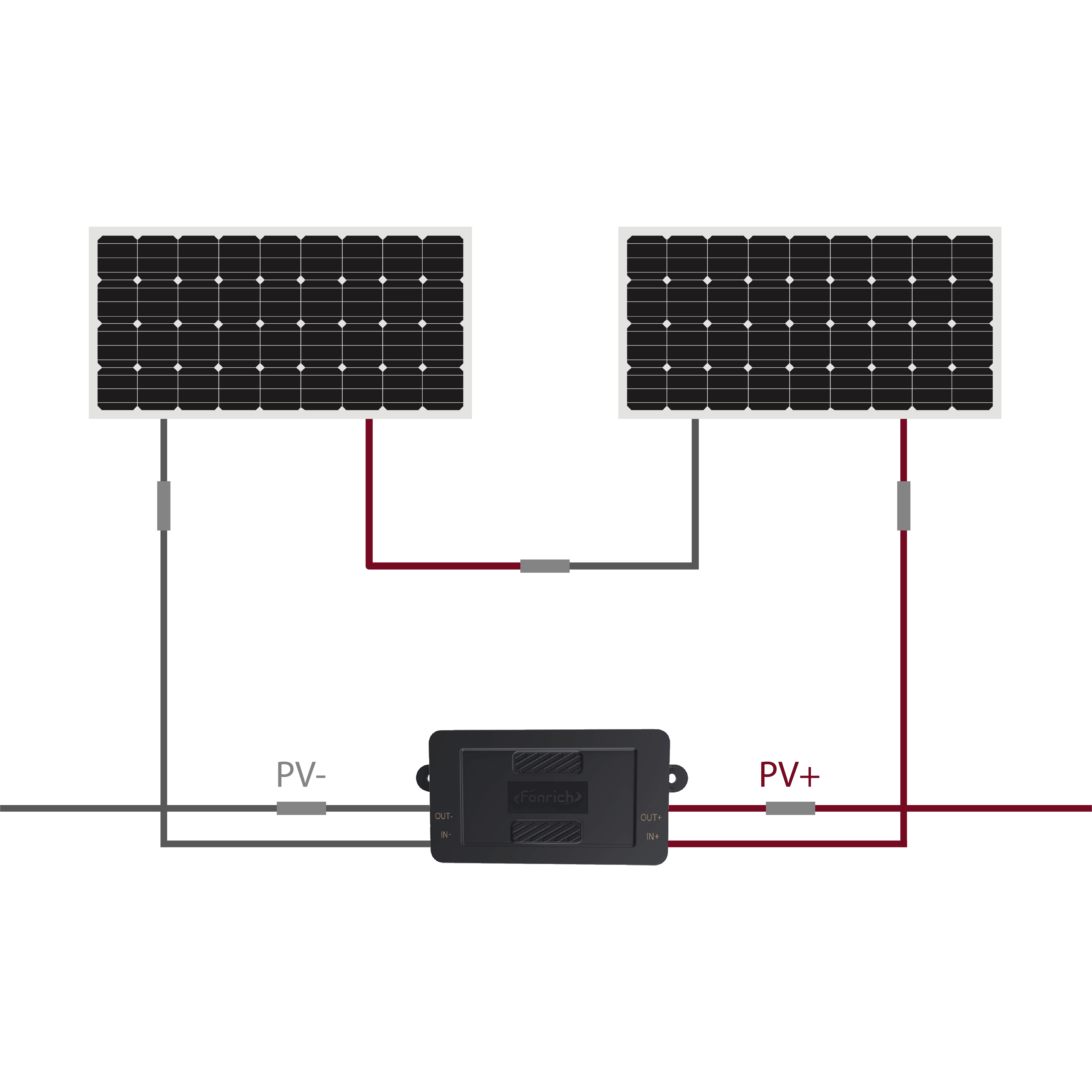

Diagrama de cableado del dispositivo de apagado rápido
Protector de seguridad inteligente Fonrich (RSD)
Al instalar una cadena fotovoltaica con un número impar de módulos fotovoltaicos, consulte la segunda fila del diagrama y solo conecte un módulo fotovoltaico al protector de seguridad inteligente relevante.
Asegúrese de que los cables fotovoltaicos entre el módulo fotovoltaico y el inversor estén protegidos por una bandeja de cable protectora adicional.
Notas importantes:
Fonrich no proporciona interruptor de parada de emergencia ni sensor de temperatura. Piezas no estándar (es decir, controlador de emergencia) de Fonrich, póngase en contacto con nosotros con antelación si es necesario.
