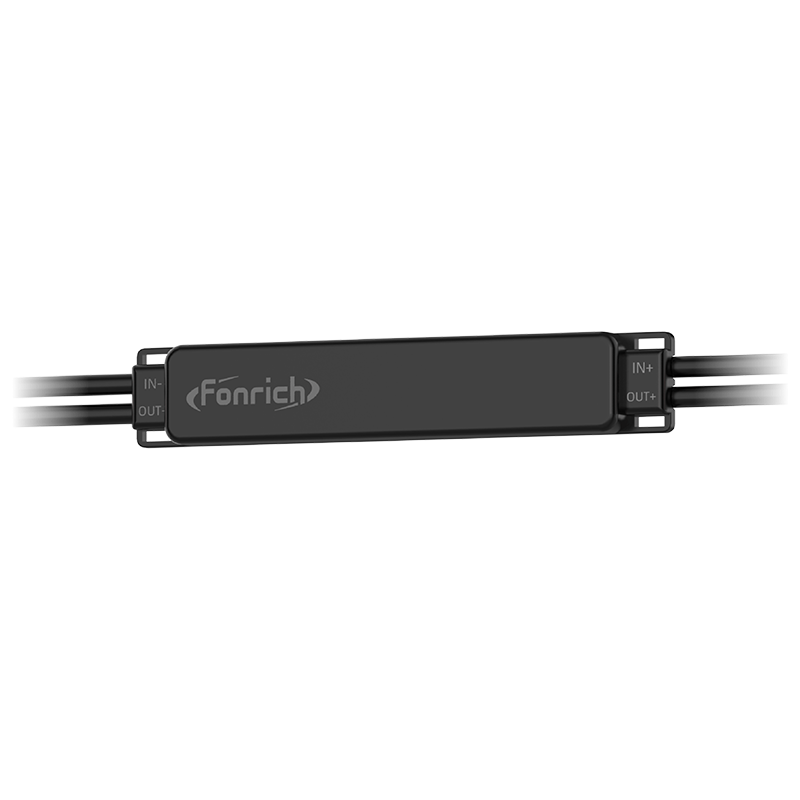

Protector de seguridad inteligente (RSD) - Serie TF
Protector de seguridad FonrichRSDes un dispositivo de apagado rápido de última generación diseñado para la energía solar fotovoltaicasistemas, asegurando el cumplimiento de los requisitos de apagado rápido de NEC mientras entrega módulonivel de seguridad e inteligencia. Como dispositivo de inicio de apagado rápido líder, proporciona ambosprotección automática y capacidades de apagado rápido manual, por lo que es un componente esencial decualquier sistema de apagado rápido fotovoltaico.
El tamaño del cable del dispositivo de inicio de apagado rápido está optimizado para una integración sin problemas con varios dispositivos de apagado rápido solar, lo que hace de Fonrich una opción confiable para el apagado rápido a escala residencial, comercial y de servicios públicos para sistemas solares. La serie FR-PVMS-TF está diseñada para conectividad 1 a 1, lo que significa que cada dispositivo de apagado rápido Fonrich RSD se conecta a un único módulo fotovoltaico.
Product Advantages
Apagado rápido automático/manual
Apagado automático o manual, para garantizar el mantenimiento y la seguridad contra incendios
Protección de arco a nivel de módulo
Detección de fallas de arco: serie, arco paralelo. Extinguir rápidamente el arco, evitando efectivamente el accidente de incendio
1600m PLC Comunicación
Soporta distancia de comunicación súper larga
Soporta monitoreo remoto de datos
Las instantáneas incluyen voltaje, corriente, potencia, generación de energía, punto de trabajo IV, temperatura, etc.
Technical Parameter
Model
FR-PVMS-TFQx
Number of Module
1:1
Max. Input Operating Voltage
60 V
Dimension
165×30×21 mm
Max. Input/Output Current
16 A ~ 20 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
Comparación de la serie FR-PVMS-TF
Apagado rápido Especificaciones técnicas y características
El dispositivo de apagado rápido de la serie FR-PVMS-TF es una excelente opción para la rentabilidad, a la vez que exige una alta seguridad e inteligencia. La principal distinción entre las series TF, TT y TH radica en su arquitectura de conexión de módulos, que ofrece flexibilidad para diferentes escenarios de instalación: La serie TF está diseñada para conectividad 1 a 1, lo que significa que cada dispositivo de apagado rápido RSD se conecta a un único módulo fotovoltaico.
La serie TF es totalmente compatible con los estándares de apagado rápido de paneles solares y soporta el apagado rápido a nivel de módulo para una mayor seguridad y transparencia operacional.
| Nombre del parámetro | FR-PVMS-TFSB | FR-PVMS-TFCB | FR-PVMS-TFQC | FR-PVMS-TFQH |
|---|---|---|---|---|
| Voltaje de entrada máximo | 60 V | 60 V | 60 V | 80 V |
| Número de módulos | 1 | 1 | 1 | 1 |
| Corriente máxima de entrada/salida | 16 AMP | 16 AMP | 20 AMP | 16 AMP |
| Corriente máxima de cortocircuito | 23 AMP | |||
| Característica de detección de arco | - | - | Apagado de falla de arco a nivel de módulo | Apagado de falla de arco a nivel de módulo |
| Cumplimiento de seguridad | Todos los modelos cumplen con NEC 2017, 2020 y 2023 (690.12); UL 1741; Normas de seguridad UL 3741 | |||
| Voltaje máximo del sistema | 1500 Vdc | |||
| Clasificación IP | IP68 | |||
| Temperatura de funcionamiento | -40 a +85 °C | |||
| Protocolo de comunicación | Comunicación de línea de alimentación (PLC), Max.Cable Loop Longitud 1600 metros | |||
| Características de la plataforma de monitoreo | - | Gestión de activos a nivel de módulo, Visualización de datos 2D y 3D, Comparación de múltiples módulos, Estado en tiempo real, Gestión de energía, Análisis de fallas inteligente | ||

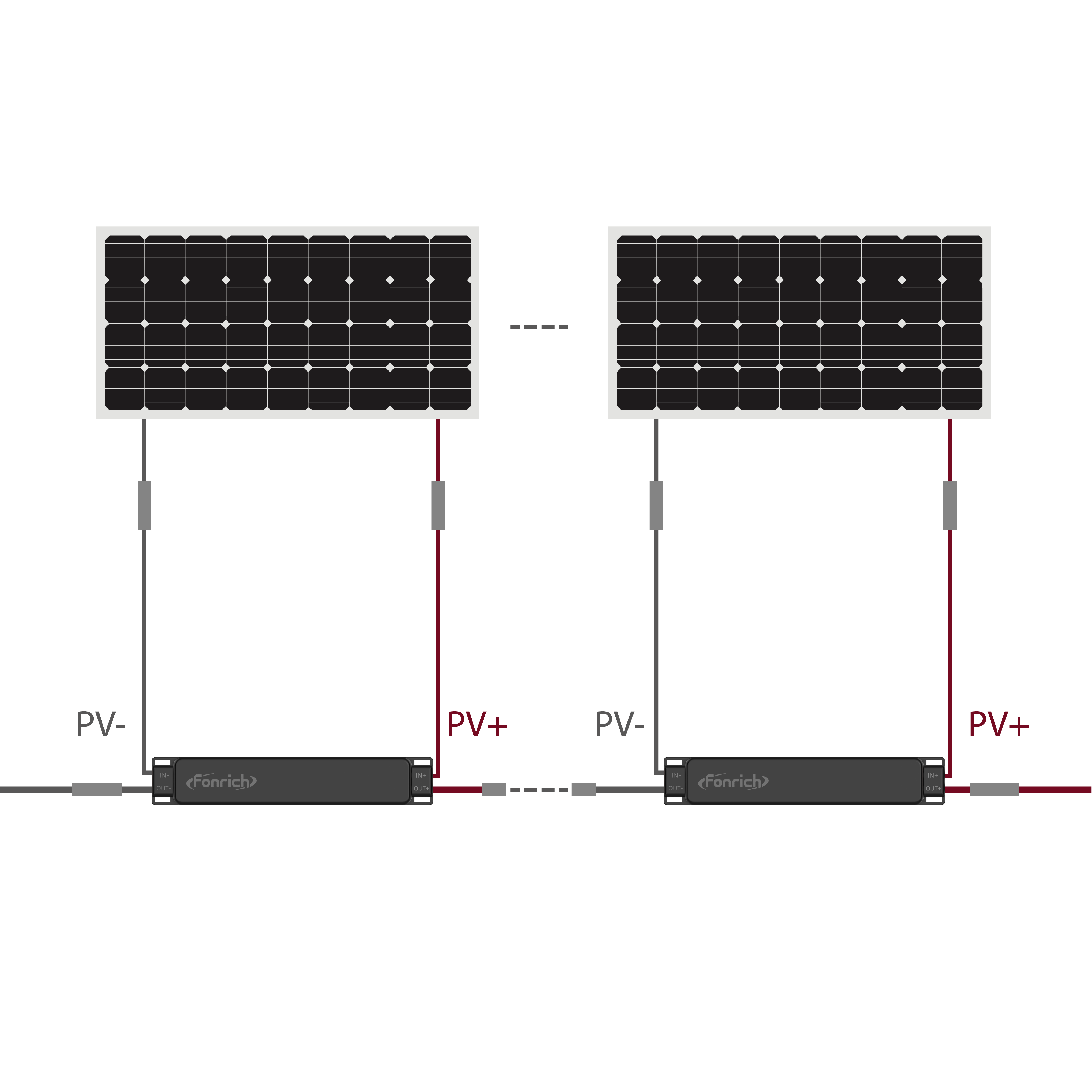

Diagrama de cableado del dispositivo de apagado rápido
| FR-PVMS-TFSB | FR-PVMS-TFCC. B. | FR-PVMS-TFQC | FR-PVMS-TFQH |

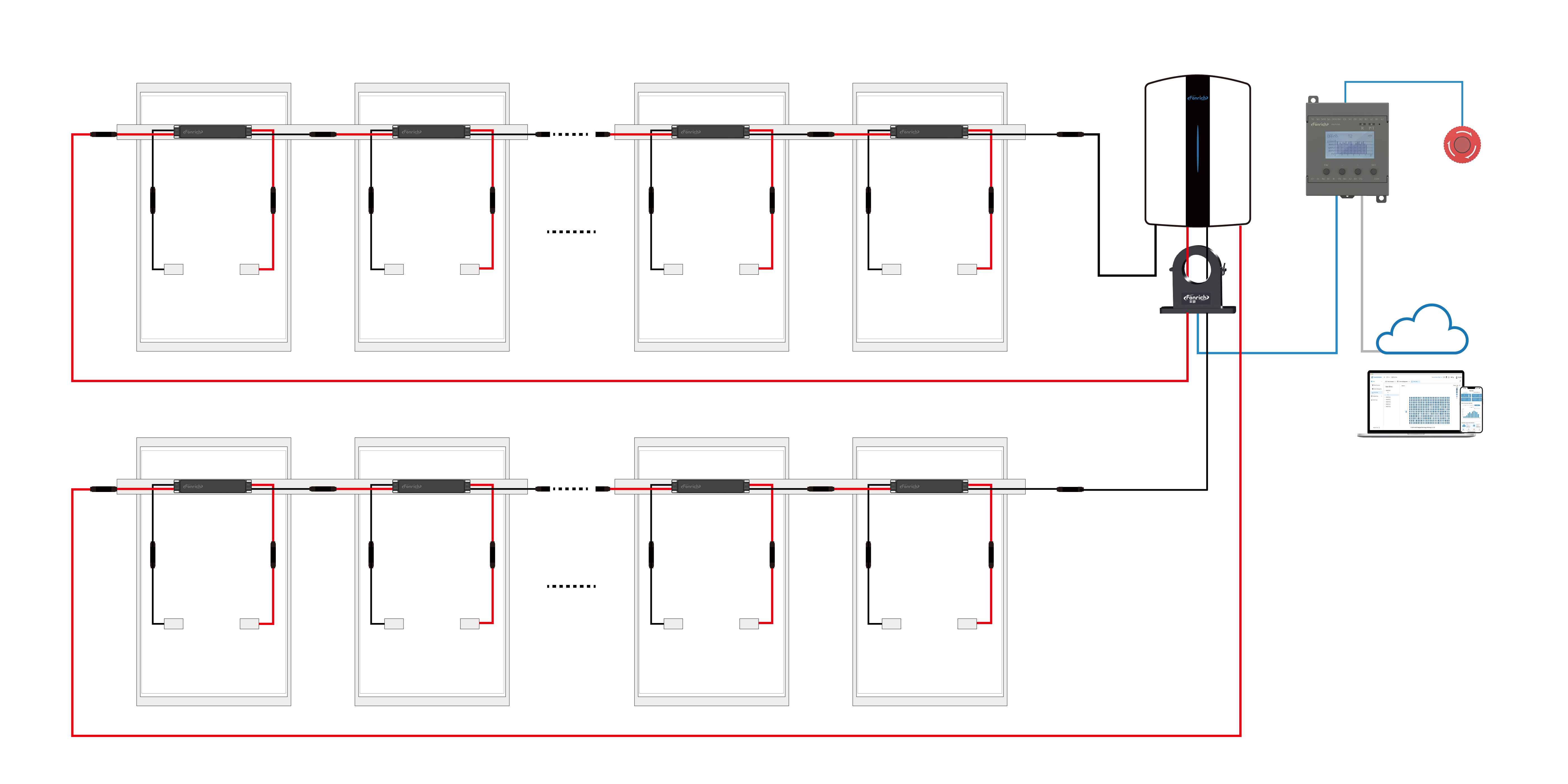

Fonrich RSD + Registrador inteligente
La descripción general del diagrama de cableado para Fonrich Rapid Shutdown FR-PVMS-TFxx con Smart Logger es la siguiente.
