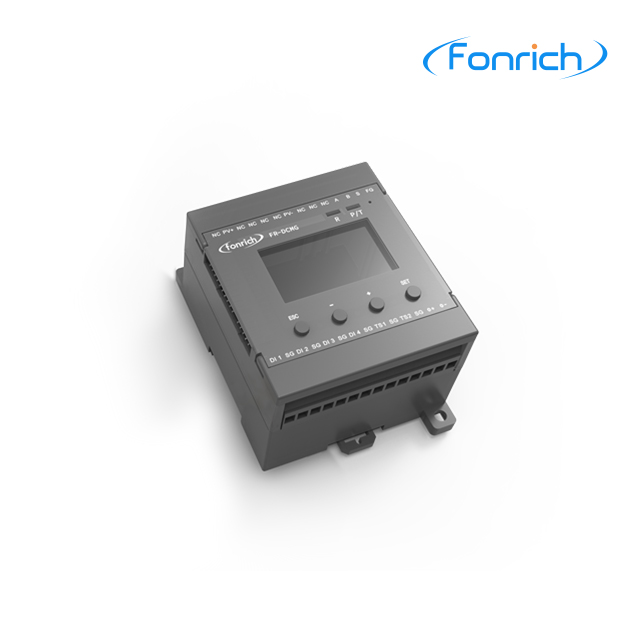

Monitoreo de caja combinadora de nivel de cadena

Características clave

  1. Admite hasta 32 canales
  2. Pantalla LED local, en tiempo real de información de cadenas fotovoltaicas
  3. Puede ver la generación de energía total de cada cadena
  4. Comunicación RS485 o PLC
  5. Varias especificaciones del sensor Hall, ±20A, ±30A, ±40A, ±60A
  6. Opcional: soporte de disparo de liberación de derivación
Estado de Disponibilidad:

Monitoreo de caja combinadora de 1000V~1700V


Un sistema de monitoreo de caja combinadora Gilgal 3 admite sistemas fotovoltaicos de 1000 V/1700 V, monitoreo en tiempo real de la corriente de la cadena, voltaje del bus, temperatura de la caja del bus, estado del interruptor y salida de alarma cuando se obtienen datos anormales.El sistema admite RS485 o transmisión de datos inalámbrica industrial para la transmisión de datos.



Diagrama de aplicación de FR-DCMG



Diagrama de cableado del módulo de monitoreo

224cc8a8-6963-4bd8-826b-ae0e4ae99ba5


Tabla de selección de FR-DCMG


Monitoreo de la caja combinadora - Controladores principales
Modelo Voltaje fotovoltaico Fuente de alimentación Disparo de derivación Comunicación Cadenas de monitoreo actuales Monitoreo de estado de interruptor/digital Sensores de temperatura
fotovoltaica
convertidor integrado
24Vcc RS485 SOCIEDAD ANÓNIMA
FR-DCMG-MMPD ≤1200v - - - 24 2 1
FR-DCMG-MMPU ≤1500v - - - 24 4 2
FR-DCMG-MMPL ≤1500v - - 24 4 2
FR-DCMG-MMPP ≤1500v - 24 4 2
FR-DCMG-MMPQ ≤1700v - - - 24 4 2
FR-DCMG-MMPZ ≤1700v - 24 4 2
FR-DCMG-MMPS ≤1700v - - 24 4 2
FR-DCMG-MMPY ≤1500v - - - 32 4 2
